Сальники набивные

Компания "Забор-НК" предлагает к реализации сальники набивные по серии 5.900-2. Самые востребованные исполнения всегда в наличии на нашем складе. Если у вас возникли вопросы при заказе, вы всегда можете получить консультацию у нашего специалиста.

Назначение сальника набивного по серии 5.900-2

Прокладка трубопровода при строительстве зданий является неотъемлемым этапом строительства. Для решения такой задачи, применяются сальники набивные по серии 5.900-2 и сальники нажимные по серии 5.900-3 для труб и трубопроводов различного диаметра.

Трубопроводный сальник - это металлическое закладное изделие, обеспечивающее прокладку технологических, магистральных трубопроводов, а так же инженерных систем через стены зданий, тепловых камер и прочих сооружений. При выборе сальника, необходимо учитывать температуру транспортируемой среды, ее агрессивность, а так же будущие климатические условия в которых будет эксплуатироваться изделие. Сырьем для производства набивных и нажимных сальников могут выступать разнообразные марки стали. При выборе марки стали, необходимо учитывать особенности транспортируемого вещества и климатические условия, в которых будет эксплуатироваться закладное изделие.

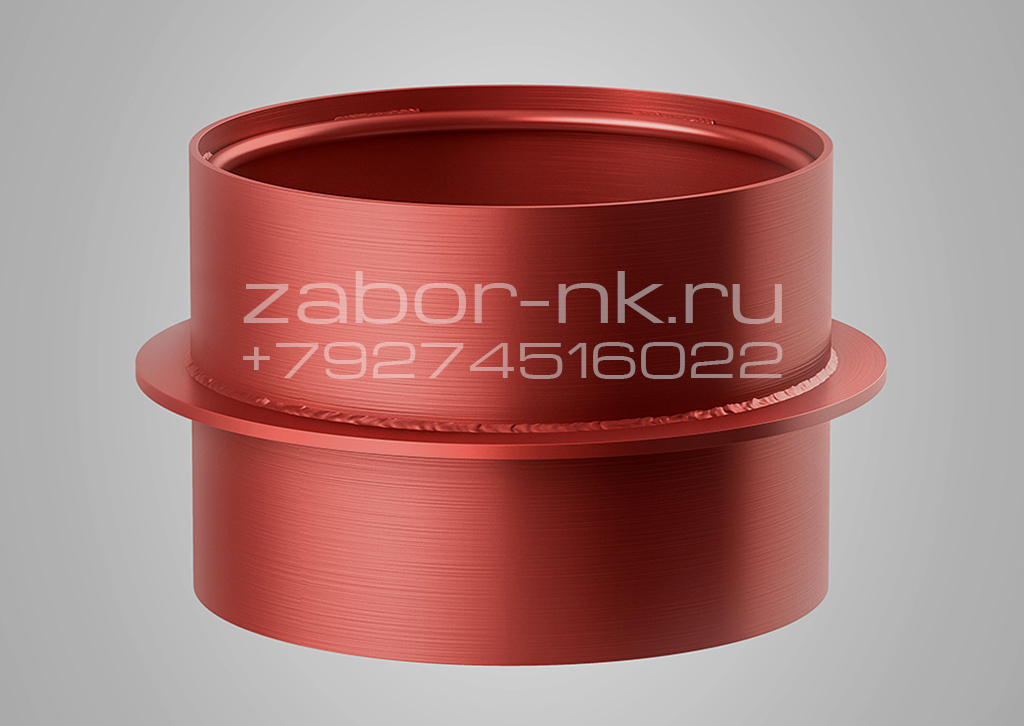

Изображение 1. Сальник набивной Серия 5.900-2. Общий вид

Сальники набивные предназначенные для пропуска различных трубопроводов меньшего диаметра через стены зданий и сооружений, а также через другие вертикальные и горизонтальные перекрытия. Применение сальников при возведении объекта позволяет предотвратить повреждения трубопроводов, которые имеют место быть при оседании стен или небольших смещениях возникающих по каким бы то ни было причинам. А использование нажимных сальников в проекте препятствует попаданию влаги в помещение в случаях, когда трубопровод заходит внутрь из грунта с большим содержанием воды или с вероятностью ее появления.

Сальники для пропуска труб через стены: основные типы.

Металлические гильзы: конструкция и сфера применения

Металлическая гильза - наиболее правильный со стороны инженерной мысли способ обезопасить трубы от случайного пагубного воздействия перегородок и стен. Сальник является куском трубы большего диаметра, нежели пропускаемый через него трубопровод. В некоторых случаях гильза может быть оснащена дополнительными элементами усиления. Зачастую использование гильз требует уплотнения сальниковой набивкой, которая помещается в свободное пространство между трубой и корпусом сальника. Гильзы целесообразно применять лишь в случаях с низкой вероятностью деформации отверстия или смещения стены/перекрытия.

Сальник набивной Серия 5.900-2: конструкция и сфера применения

Сальник набивной по сравнению с гильзами отличается более сложной конструкцией. Сальники данного типа всегда оборудованы элементами усиления, а именно внешним кольцом и внутренними ребрами. Внешнее кольцо обеспечивает надежное крепление сальника в стене и исключает его смещение. Внутренние ребра необходимы для удержания сальниковой набивки и являются дополнительными ребрами жесткости. Также благодаря внутренним ребрам появляется возможность более плотной утрамбовки набивки, позволяющей уменьшить проницаемость всей конструкции и снизить вероятность попадания влаги внутрь здания.

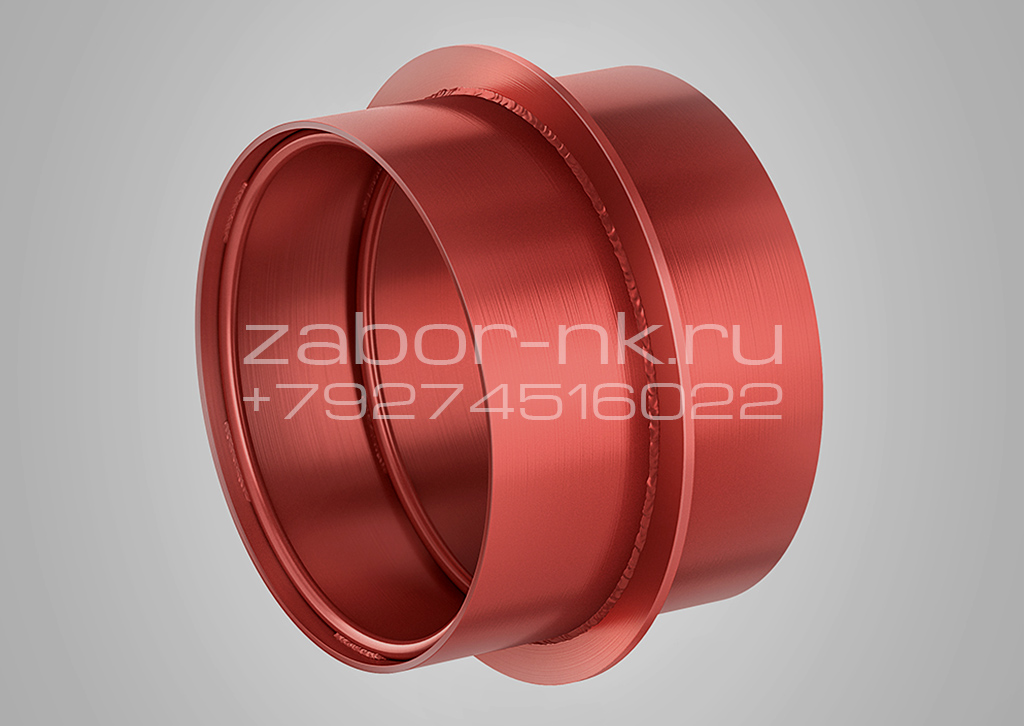

Изображение 2. Сальник набивной Серия 5.900-2. Общий вид.

Сальник нажимной Серия 5.900-3: назначение и конструктивные особенности

Самой сложной конструкцией обладает сальник нажимной. Изделие данного типа представляет собой двойной корпус (а не одинарный, как у гильзы или набивного сальника). И один и второй корпуса сальника нажимного имеют с одной стороны приваренные фланцы с согласованными отверстиями. Такие конструктивные особенности позволяют осуществить еще более плотное прижатие сальниковой набивки и, соответственно, практически полностью исключает попадание влаги из внешнего грунта через данную конструкцию внутрь помещения. Для облегчения монтажа внутреннюю часть корпуса нажимного сальника чаще всего изготавливают разрезной, то есть с разрезом вдоль корпуса.

Наша компания реализует все типы сальников: сальник нажимной серия 5.900-3, сальник набивной серия 5.900-2, сальник газонепроницаемый Т1, а также другие типы закладных деталей.

Набивные сальники (серия 5.900-2) предназначены для пропуска труб через стены канализационно-водопроводных сооружений при температуре менее 500С и при неагрессивных средах.

Сальники набивные изготавливаются длиной 200, 300, 500 или 800 мм и диаметром 50, 80, 100, 125, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400 мм. Толщина стены должна быть меньше или равна длине корпуса сальника.

Возможно изготовление сальников любых нестандартных диаметров и длины. Цена (стоимость) набивного сальника в таких случаях рассчитывается отдельно.

Обозначение сальника набивного состоит из диаметра и длины. Также может указываться номер чертежа по серии 5.900-2 (ТМ 89.00.00 - ТМ 89.00.00-17, ТМ 90.00.00 - ТМ 90.00.00-17, ТМ 91.00.00 - ТМ 91.00.00-17, ТМ 92.00.00 - ТМ 92.00.00-17).

При монтаже зазор между сальником и пропускаемой трубой набивается просмоленной или битумизированной пенькой, скрученной в жгут. Битумизиование пряди должно осуществляться непосредственно на строительной площадке путем пропитки ее в нефтяном битуме, разведенном в бензине.

После этого необходимо произвести зачеканку, т.е. сделать асбестоцементный замок, закрепляющий набивку. Асбестоцементная смесь приготавливается из цемента, асбестового волокна и воды.

Сальники набивные и нажимные применяются при прокладке трубопроводов и трубопроводных систем через стены зданий и сооружений, а также монтаже канализационных систем. Они используются при монтаже как стальных, так и полиэтиленовых труб. Сальники набивные, нажимные благодаря своей конструкции предотвращают разрушение стены в местах пропуска водопроводных и канализационных труб через стены зданий и сооружений, причем их установка возможна в различных типах грунта: влажные, сухие и т.д. при перепаде давления на них не более 0,1 МПа.

Сальники по своей конструкции делятся на два вида:

Сальник набивной серия 5.900-2
(ТМ 89, ТМ 90, ТМ 91, ТМ 92 )- это металлический участок трубы (гильза), усиленный ребром жесткости, которое предотвращает возможность выпадения сальника из стены, а также упоров, служащие для фиксации сальниковой набивки.

Сальник нажимной серия 5.900-3
(ТМ 93, ТМ 94, ТМ 95, ТМ 96)- это металлический участок трубы (гильза), усиленный ребром жесткости, которое предотвращает возможность выпадения сальника из стены, а также двух грундбукс, которые позволяют герметизировать сальниковую набивку с помощью их поджатия.

При проведении монтажа набивного сальника свободное пространство внутри него наполняется сальниковой набивкой, что предотвращает свободный ход труб и защищает от попадания грунтовых вод внутрь здания.

Когда устанавливаете сальник набивной, следует учитывать, чтобы толщина стены была меньше или равна длине корпуса сальника, а также необходимо приварить его корпус к проходящей рядом металлической арматуре (вертикальной и горизонтальной), для предотвращения смещения.

Благодаря своему использованию, сальник нажимной ТМ позволяет гарантировать безопасную эксплуатацию трубопровода и несущих стен.

Технические характеристики

• Строительная длина L, мм: 200, 300, 500, 800.
• Условный проход Ду, мм: от 50 до 1400.
• Материал изготовления: ст.20, ст.09Г2С, 08(12)Х18Н10Т.
• Рабочая температура, гр.Цельсия: до +50.

Цена сальника зависит от серии, материала изготовления, поэтому для точного расчета стоимости свяжитесь с менеджером.

Приобретая сальники набивные в нашей компании вы получаете высокое качество продукции, оперативную доставку продукции и полный пакет документов на поставляемую продукцию. Отправляем продукцию во все регионы РФ. Приглашаем к сотрудничеству!
